उत्पाद अवलोकन

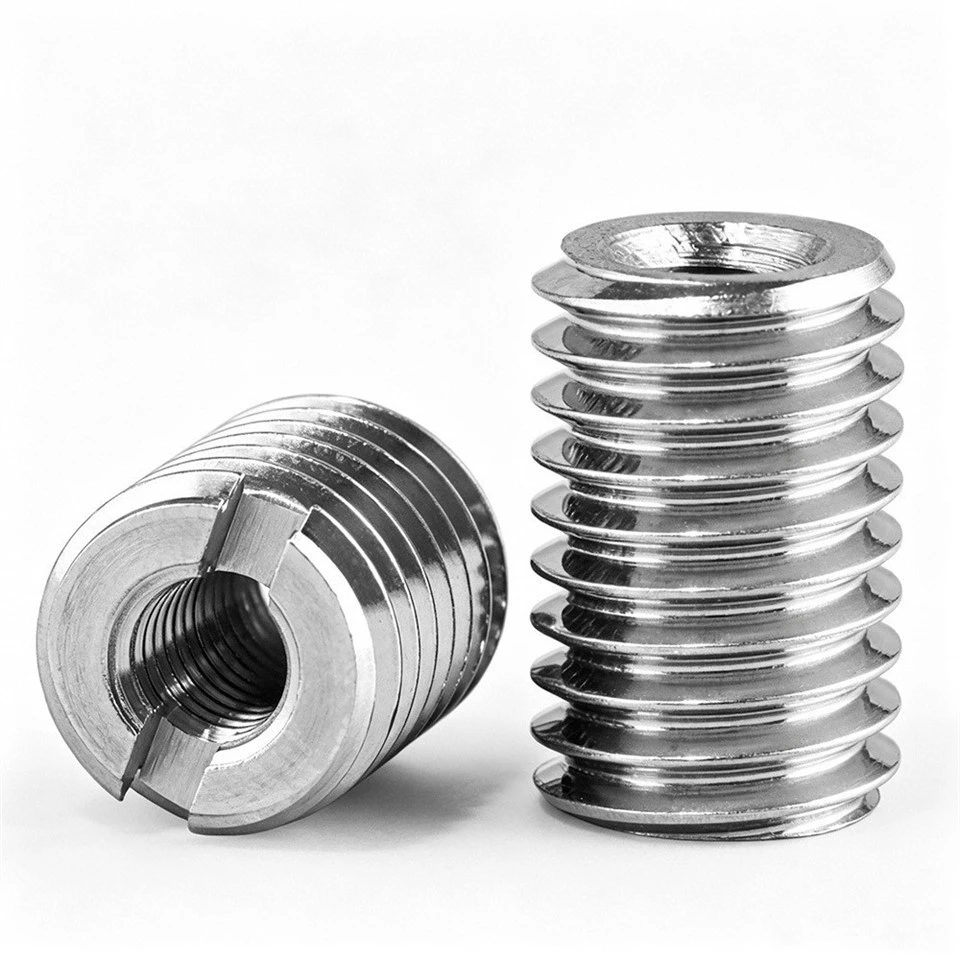

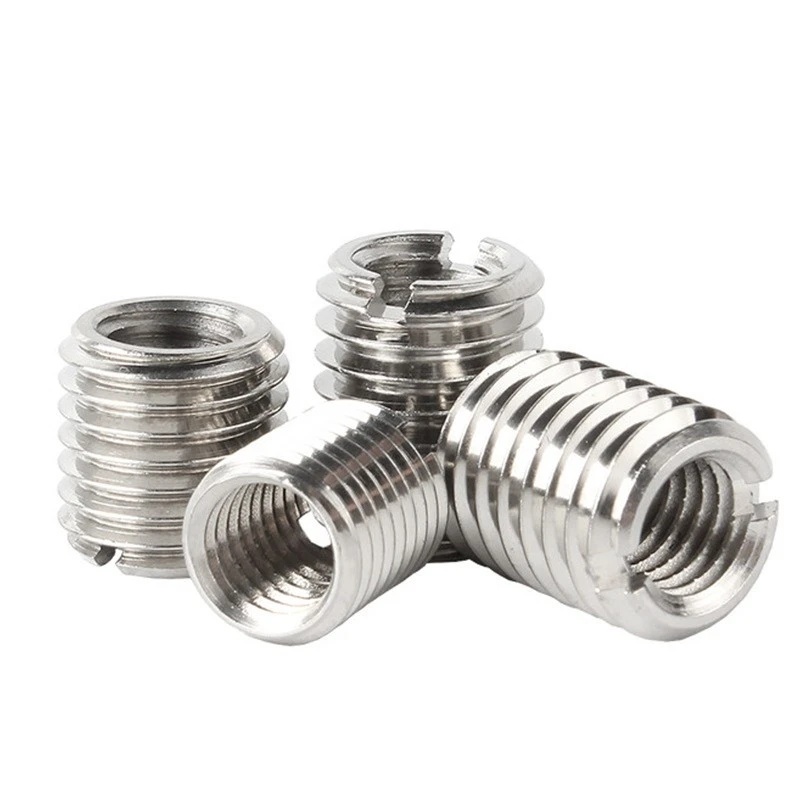

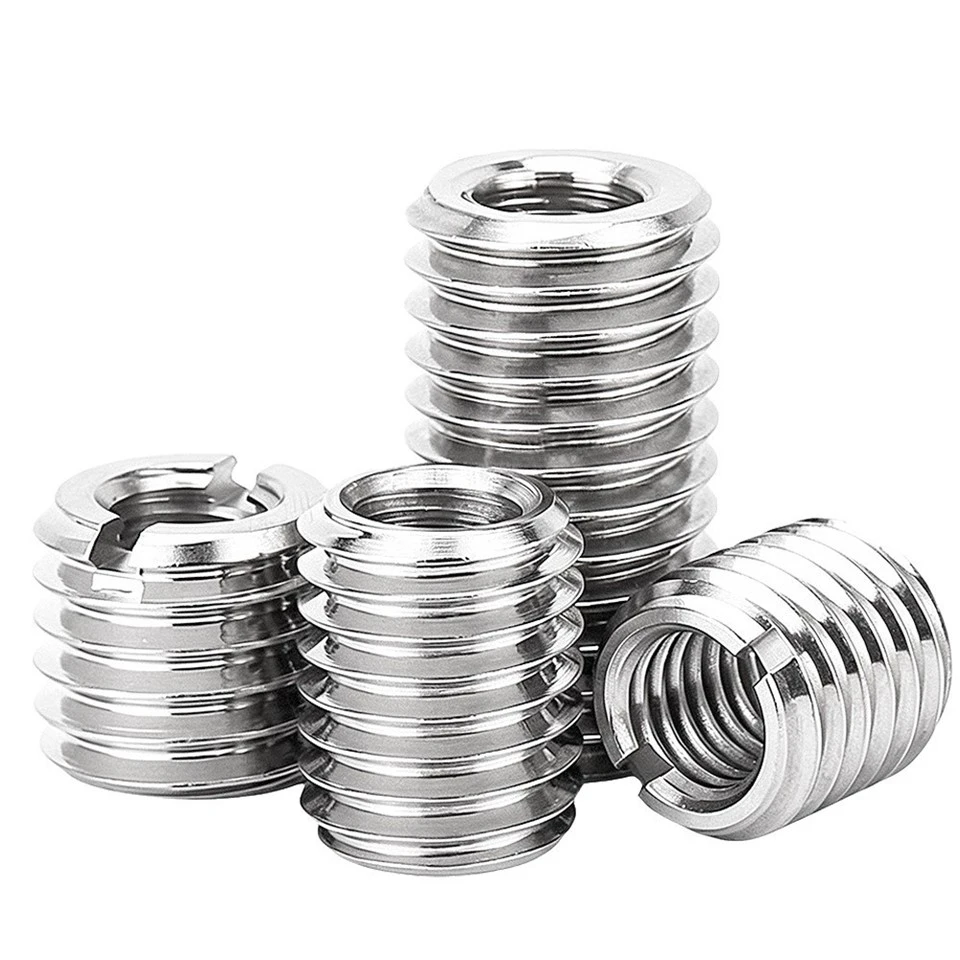

डबल थ्रेडेड इंसर्ट बाहरी यांत्रिक धागे और आंतरिक मानक धागे की विशेषता वाले थ्रेडेड कनेक्शन घटक हैं। इन्हें आधार सामग्री धागों को मजबूत करने, क्षतिग्रस्त धागों की मरम्मत करने और विभिन्न धागा विशिष्टताओं के बीच परिवर्तित करने के लिए डिज़ाइन किया गया है।
उच्च शक्ति वाली धातु सामग्री से निर्मित, ये आवेषण उत्कृष्ट आयामी सटीकता, संरचनात्मक स्थिरता और भार वहन प्रदर्शन प्रदान करते हैं।
इंस्टालेशन के बाद, डबल थ्रेडेड इंसर्ट्स कनेक्शन बिंदु पर तनाव वितरण में सुधार करते हैं और बार-बार असेंबली और डिस्सेम्बली के कारण होने वाले थ्रेड घिसाव को कम करते हैं। वे कंपन स्थितियों और उच्च लोड अनुप्रयोगों के तहत विश्वसनीय प्रदर्शन बनाए रखते हैं।
उत्पाद की विशेषताएँ
- स्थिर स्थापना के लिए उच्च परिशुद्धता वाले आंतरिक और बाहरी धागे।
- धागे की ताकत और पहनने के प्रतिरोध में सुधार करता है।
- क्षतिग्रस्त धागों की मरम्मत और प्रतिस्थापन लागत को कम करने में मदद करता है।
- विभिन्न आकारों, धागे के प्रकारों और सामग्रियों में उपलब्ध है।
- लगातार रखरखाव और संयोजन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त।
अनुप्रयोग
डबल थ्रेडेड इंसर्ट का व्यापक रूप से नए ऊर्जा उपकरण, ऊर्जा भंडारण प्रणाली, चिकित्सा उपकरण, एयरोस्पेस घटकों, औद्योगिक स्वचालन, रोबोटिक उपकरण, इलेक्ट्रॉनिक उपकरणों और सटीक मशीनरी में उपयोग किया जाता है।
वे उच्च यांत्रिक स्थिरता की आवश्यकता वाले उद्योगों के लिए विश्वसनीय थ्रेडेड कनेक्शन समाधान प्रदान करते हैं।
गुणवत्ता आश्वासन
कंपनी ने सामग्री निरीक्षण, विनिर्माण प्रक्रियाओं और तैयार उत्पाद परीक्षण को कवर करते हुए एक मानकीकृत गुणवत्ता प्रबंधन प्रणाली स्थापित की है।
उत्पाद तीसरे पक्ष के निरीक्षण, OEM/ODM सहयोग और चित्र या नमूनों के आधार पर अनुकूलित उत्पादन का समर्थन करते हैं। कंपनी विभिन्न ऑपरेटिंग वातावरणों के अनुसार उपयुक्त सामग्री और विनिर्देश समाधान प्रदान करती है।
उत्पाद पैरामीटर
|
पैरामीटर |
विवरण |
|
प्रोडक्ट का नाम |
डबल थ्रेडेड इंसर्ट |
|
सामग्री |
स्टेनलेस स्टील, कार्बन स्टील |
|
थ्रेड विशिष्टता |
एकाधिक विकल्प उपलब्ध हैं (अनुकूलन योग्य) |
|
धागे का प्रकार |
मीट्रिक, एकीकृत, शाही |
|
सतह का उपचार |
अनुकूलन |
|
इंस्टॉलेशन तरीका |
यांत्रिक स्थापना |
|
अनुप्रयोग उद्योग |
नई ऊर्जा, चिकित्सा, एयरोस्पेस, ऊर्जा भंडारण, आदि। |
|
कस्टम सेवा |
OEM/ODM, ड्राइंग और नमूना प्रसंस्करण |
लोकप्रिय टैग: डबल थ्रेडेड इंसर्ट, चीन डबल थ्रेडेड इंसर्ट निर्माता, आपूर्तिकर्ता, कारखाने
| स्लॉटेड आंतरिक और बाहरी थ्रेड सेल्फ-टैपिंग इंसर्ट विशिष्टताएँ | |||||
| आकार डालें | भीतरी दीया. | इंट. आवाज़ का उतार-चढ़ाव | लंबाई | बाहरी दीया. | विस्तार. आवाज़ का उतार-चढ़ाव |
| M2-0.4*M3-0.5*L2.5 | M2 | 0.4 | 2.5 | M3 | 0.5 |
| M2-0.4*M3-0.5*L4 | M2 | 0.4 | 4 | M3 | 0.5 |
| M2-0.4*M4-0.7*L4 | M2 | 0.4 | 4 | M4 | 0.7 |
| M2.5-0.45*M4-0.7*L5 | M2.5 | 0.45 | 5 | M4 | 0.7 |
| M3-0.5*M5-0.8*L4 | M3 | 0.5 | 4 | M5 | 0.8 |
| M3-0.5*M5-0.8*L5 | M3 | 0.5 | 5 | M5 | 0.8 |
| M3-0.5*M5-0.8*L6 | M3 | 0.5 | 6 | M5 | 0.8 |
| M3-0.5*M5-0.8*L8 | M3 | 0.5 | 8 | M5 | 0.8 |
| M3-0.5*M5-0.8*L10 | M3 | 0.5 | 10 | M5 | 0.8 |
| M3-0.5*M5-0.8*L12 | M3 | 0.5 | 12 | M5 | 0.8 |
| M3-0.5*M6-1.0*L6 | M3 | 0.5 | 6 | M6 | 1.0 |
| M3-0.5*M6-1.0*L8 | M3 | 0.5 | 8 | M6 | 1.0 |
| M3-0.5*M6-1.0*L10 | M3 | 0.5 | 10 | M6 | 1.0 |
| M3-0.5*M6-1.0*L12 | M3 | 0.5 | 12 | M6 | 1.0 |
| M4-0.7*M6-1.0*L4 | M4 | 0.7 | 4 | M6 | 1.0 |
| M4-0.7*M6-1.0*L5 | M4 | 0.7 | 5 | M6 | 1.0 |
| M4-0.7*M6-1.0*L6 | M4 | 0.7 | 6 | M6 | 1.0 |
| M4-0.7*M6-1.0*L8 | M4 | 0.7 | 8 | M6 | 1.0 |
| M4-0.7*M6-1.0*L9.5 | M4 | 0.7 | 9.5 | M6 | 1.0 |
| M4-0.7*M6-1.0*L10 | M4 | 0.7 | 10 | M6 | 1.0 |
| M4-0.7*M6-1.0*L12 | M4 | 0.7 | 12 | M6 | 1.0 |
| M4-0.7*M6-1.0*L15 | M4 | 0.7 | 15 | M6 | 1.0 |
| M4-0.7*M8-1.25*L6 | M4 | 0.7 | 6 | M8 | 1.25 |
| M4-0.7*M8-1.25*L8 | M4 | 0.7 | 8 | M8 | 1.25 |
| M4-0.7*M8-1.25*L10 | M4 | 0.7 | 10 | M8 | 1.25 |
| M4-0.7*M8-1.25*L12 | M4 | 0.7 | 12 | M8 | 1.25 |
| M4-0.7*M8-1.25*L15 | M4 | 0.7 | 15 | M8 | 1.25 |
| M4-0.7*M10-1.5*L8 | M4 | 0.7 | 8 | M10 | 1.25 |
| M5-0.8*M8-1.25*L5 | M5 | 0.8 | 5 | M8 | 1.25 |
| M5-0.8*M8-1.25*L7 | M5 | 0.8 | 7 | M8 | 1.25 |
| M5-0.8*M8*1.25*L8 | M5 | 0.8 | 8 | M8 | 1.25 |
| M5-0.8*M8-1.25*L10 | M5 | 0.8 | 10 | M8 | 1.25 |
| M5-0.8*M8-1.25*L12 | M5 | 0.8 | 12 | M8 | 1.25 |
| M5-0.8*M8-1.25*L15 | M5 | 0.8 | 15 | M8 | 1.25 |
| M5-0.8*M8-1.25*L20 | M5 | 0.8 | 20 | M8 | 1.25 |
| M5-0.8*M10-1.5*L10 | M5 | 0.8 | 10 | M10 | 1.5 |
| M5-0.8*M10-1.5*L15 | M5 | 0.8 | 15 | M10 | 1.5 |
| M5-0.8*M10-1.5*L20 | M5 | 0.8 | 20 | M10 | 1.5 |
| M6-1*M8-1.25*L6 | M6 | 1 | 6 | M8 | 1.25 |
| M6-1*M8-1.25*L8 | M6 | 1 | 8 | M8 | 1.25 |
| M6-1*M8-1.25*L10 | M6 | 1 | 10 | M8 | 1.25 |
| M6-1*M8-1.25*L12 | M6 | 1 | 12 | M8 | 1.25 |
| M6-1*M8-1.25*L15 | M6 | 1 | 15 | M8 | 1.25 |
| M6-1*M8-1.25*L20 | M6 | 1 | 20 | M8 | 1.25 |
| M6-1*M10-1.5*L6 | M6 | 1 | 6 | M10 | 1.5 |
| M6-1*M10-1.5*L8 | M6 | 1 | 8 | M10 | 1.5 |
| M6-1*M10-1.5*L9 | M6 | 1 | 9 | M10 | 1.5 |
| M6-1*M10-1.5*L10 | M6 | 1 | 10 | M10 | 1.5 |
| M6-1*M10-1.5*L12 | M6 | 1 | 12 | M10 | 1.5 |
| M6-1*M10-1.5*L14 | M6 | 1 | 14 | M10 | 1.5 |
| M6-1*M10-1.5*L15 | M6 | 1 | 15 | M10 | 1.5 |
| M6-1*M10-1.5*L20 | M6 | 1 | 20 | M10 | 1.5 |
| M6-1*M12-1.75*L12 | M6 | 1 | 12 | M12 | 1.75 |
| M6-1*M12-1.75*L15 | M6 | 1 | 15 | M12 | 1.75 |
| M8-1.25*M10-1.5*L12 | M8 | 1.25 | 12 | M10 | 1.5 |
| M8-1.25*M10-1.5*L15 | M8 | 1.25 | 15 | M10 | 1.5 |
| M8-1.25*M10-1.5*L20 | M8 | 1.25 | 20 | M10 | 1.5 |
| M8-1.25*M12-1.75*L12 | M8 | 1.25 | 12 | M12 | 1.75 |
| M8-1.25*M12-1.75*L15 | M8 | 1.25 | 15 | M12 | 1.75 |
| M8-1.25*M12-1.75*L18 | M8 | 1.25 | 18 | M12 | 1.75 |
| M8-1.25*M14-2*L12 | M8 | 1.25 | 12 | M14 | 2 |
| M8-1.25*M14-2*L18 | M8 | 1.25 | 18 | M14 | 2 |
| M8-1.25*M16-2*L20 | M8 | 1.25 | 20 | M16 | 2 |
| M10-1.5*M12-1.75*L15 | M10 | 1.5 | 15 | M12 | 1.75 |
| M10-1.5*M12-1.75*L20 | M10 | 1.5 | 20 | M12 | 1.75 |
| M10-1.5*M14-2*L10 | M10 | 1.5 | 10 | M14 | 2 |
| M10-1.5*M14-2*L16 | M10 | 1.5 | 16 | M14 | 2 |
| M10-1.5*M14-2*L20 | M10 | 1.5 | 20 | M14 | 2 |
| M10-1.5*M16-2*L15 | M10 | 1.5 | 15 | M16 | 2 |
| M10-1.5*M20-2.5*L25 | M10 | 1.5 | 25 | M20 | 2.5 |
| M12-1.75*M16-2*L15 | M12 | 1.75 | 15 | M16 | 2 |
| M12-1.75*M16-2*L20 | M12 | 1.75 | 20 | M16 | 2 |
| M12-1.75*M16-2*L25 | M12 | 1.75 | 25 | M16 | 2 |
| M12-1.75*M16-2*L28 | M12 | 1.75 | 28 | M16 | 2 |
| M12-1.75*M16-2*L30 | M12 | 1.75 | 30 | M16 | 2 |
| M14-2*M18-2.5*L20 | M14 | 2 | 20 | M18 | 2.5 |
| M14-2*M18-2.5*L25 | M14 | 2 | 25 | M18 | 2.5 |
| M16-2*M20-2.5*L20 | M16 | 2 | 20 | M20 | 2.5 |
| M16-2*M20-2.5*L22 | M16 | 2 | 22 | M20 | 2.5 |
| M16-2*M20-2.5*L25 | M16 | 2 | 25 | M20 | 2.5 |
| M16-2*M20-2.5*L32 | M16 | 2 | 32 | M20 | 2.5 |
| M16-2*M24-3*L20 | M16 | 2 | 20 | M24 | 3 |
